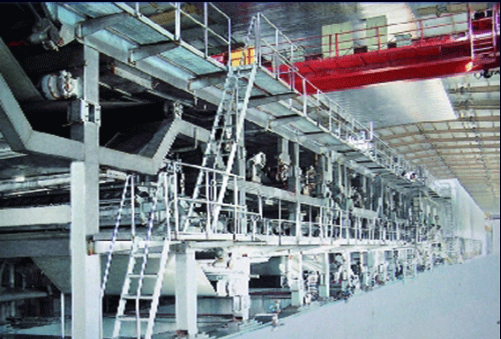

疊網紙機:該紙機是以木漿、竹漿、葦漿、廢紙漿為原料來抄造掛面箱板紙,白板紙等高檔紙板的大型高速紙機。
技術參數
技術特征
|
||||||||||
產品名稱
|
單位
|
瓦楞原紙、牛皮箱板紙、白板紙
|
||||||||
定量
|
g/m2
|
110-450
|
||||||||
凈紙幅寬系列
|
mm
|
2400
|
3200
|
3800
|
4200
|
4800
|
||||
工作車速范圍
|
m/min
|
150-500
|
||||||||
設計車速范圍
|
m/min
|
300-600
|
||||||||
公稱能力范圍
|
T/d
|
80-300
|
||||||||
傳動方式
|
|
變頻交流分部傳動
|
||||||||
軌距
|
mm
|
3400
|
4300
|
5000
|
5400
|
6100
|
結構特征:
流漿箱:流漿箱為敞開式或氣墊式,由方錐總管,三級階梯擴散器,勻漿輥、箱體等組成,箱體為型鋼焊接內襯不銹鋼;雙勻漿輥結構;上下唇板由不銹鋼制成,上唇板可作全幅和局部調節。
疊網部:由底網、面網、芯網組成。網部主要由網案臺架、成形板、脫水板、濕吸箱、吸水箱、上伏輥、真空伏輥、驅網輥、復合輥等組成。
壓榨部:K型壓榨加一道大輥徑壓榨或真空預壓榨加兩道大輥徑壓榨。大輥徑壓榨采用Φ1250—Φ1500mm盲孔膠輥。
干燥部:采用Φ1500mm或Φ1800mm烘缸組,根據產品要求確定數量進行組合。操作側為箱形機架,傳動側為封閉齒箱,烘缸軸承及其傳動齒輪均采用稀油潤滑。
傳動及控制部:選用交流變頻調速分部傳動,交流變頻電機,硬齒面減速機,萬向聯軸節聯接。
壓光及卷紙:配用二輥壓光機和水平氣動卷紙機。
